[Reportage] Purge des freins avant

Message par TonTon » sam. 30 sept., 2006 13:38

Apres changement de mes plaquettes, j'ai decider de faire une purge des freins... donc c'est avec mon pere que je l'ai car tout seul c'est la misere... enfin c'est penible car il faut pomper, devisser, revisser tout ca en etant synchro... alors qu'a deux c'est plus facile..; tu as juste besoin de dire "c'est bon"... lol

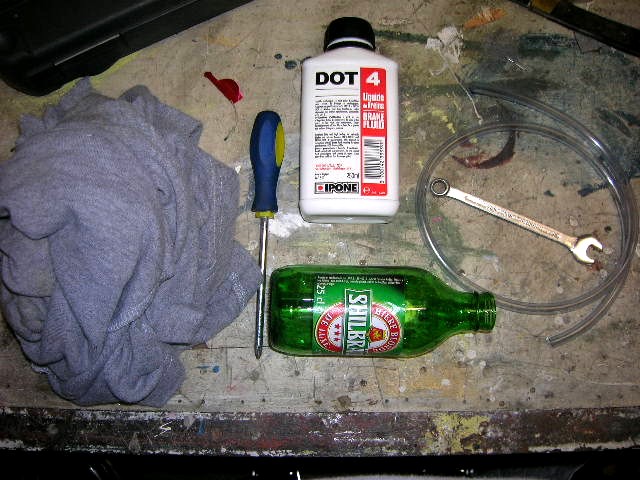

Phase 1: les outils necessaire...
Tournevis cruciforme pour ouvrir le bocal de liquide de frein
une cle a oeil de 8 pour les purgeurs
un morceau de tuyau pour aller du purgeur a la bouteille
une bouteille pour recuperer le liquide de frein
un chiffon pour proteger les carenages de toute eclaboussure de liquide de frein

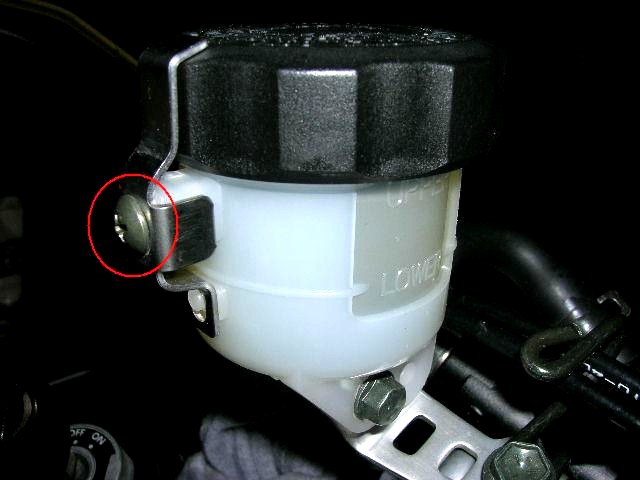

Phase 2: Ouverture du bocal de liquide de frein
Devisser la vis cruciforme pour pouvoir tourner le bouchon...

Phase 3: Enlevement des rondelle et protege liquide...

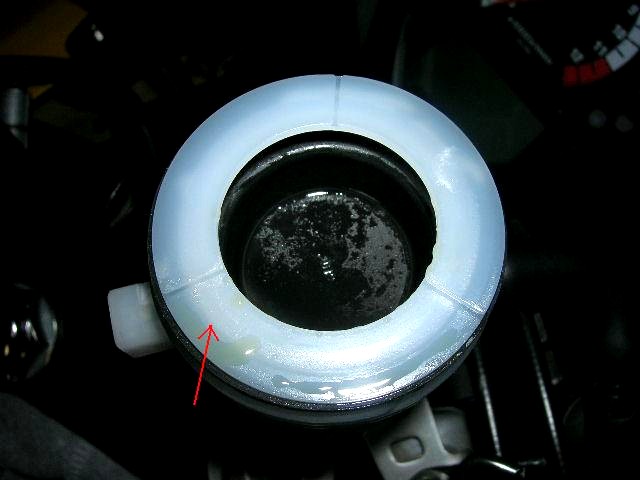

cette rondelle blanche se trouve tout de suite apres le couvercle..

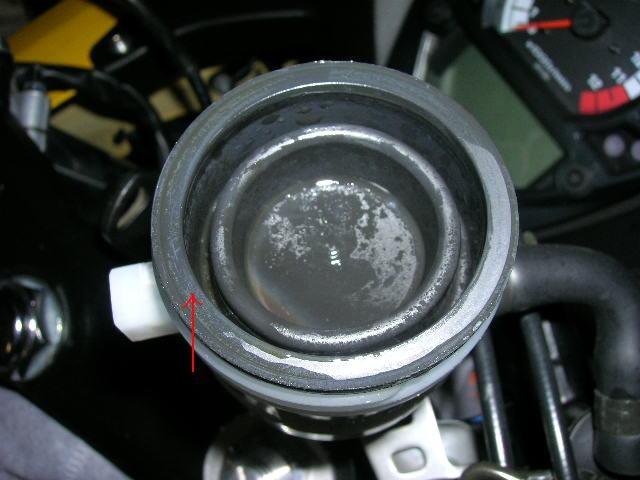

Ce cache en plastique noir se trouve entre la rondelle blanche et le bocal... faire attention en l'enlevant car il trempe dans le liquide de frein, donc une goutte risque de tomber...

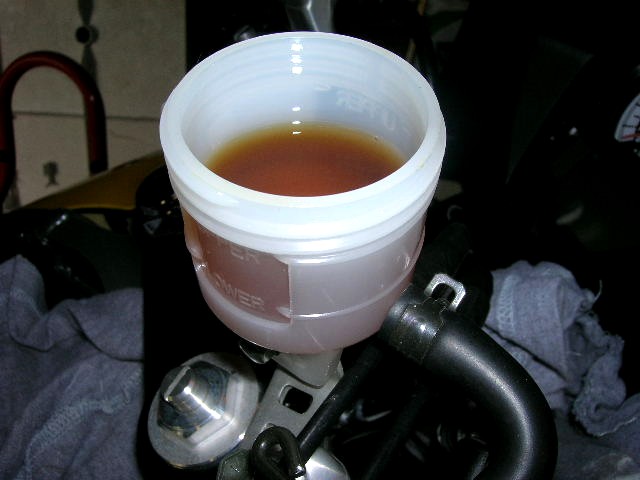

Phase 4: Le liquide frein a changer:

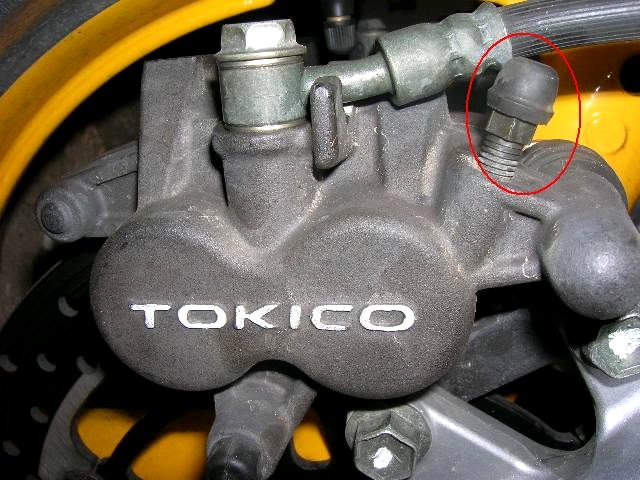

Phase 5: Le purgeur

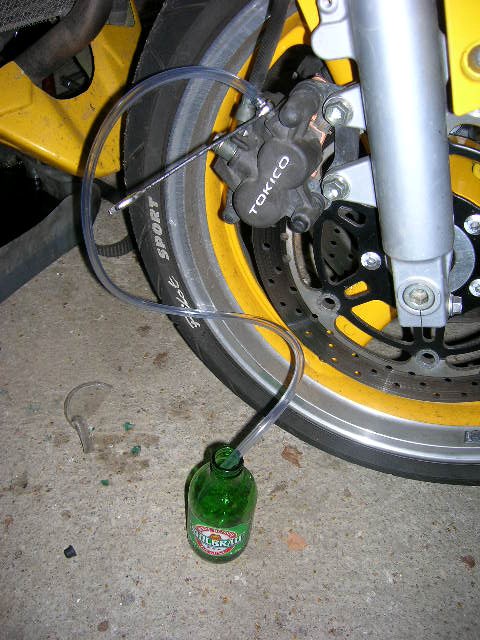

Phase 6: Montage du tuyau pour la purge
Donc on commence par l'etrier le plus eloigne du bocal de liquide de frein... l'etrier gauche

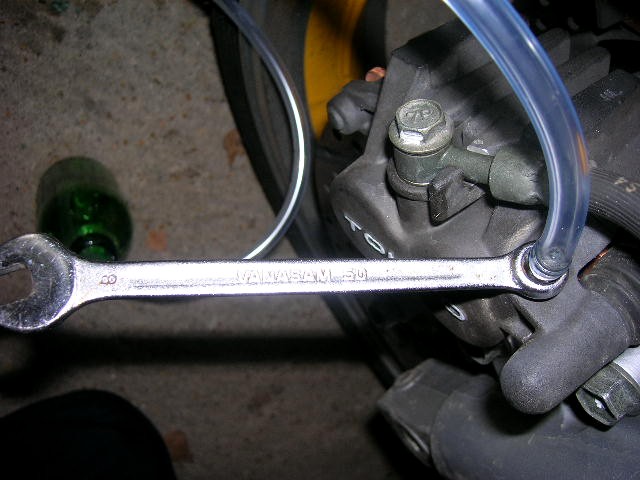

en premier on enfile la cle a oeil dans le purgeur, on enfonce ensuite le tuyau dans le purgeur et l'autre cote du tuyau trempe dans un fond de liquide frein dans la bouteille... comme ca si par erreur, l'air ne rentrera pas dans le circuit de freinage

Phase 7: Explication de la purge:

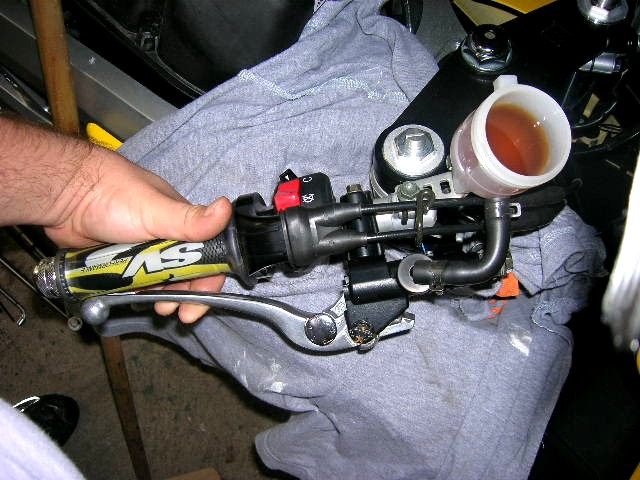

On pompe 3 fois et on reste en pression... c'est tres important de rester en pression!!
la on dis a la personne "c'est bon" et cette personne ouvre la purge...

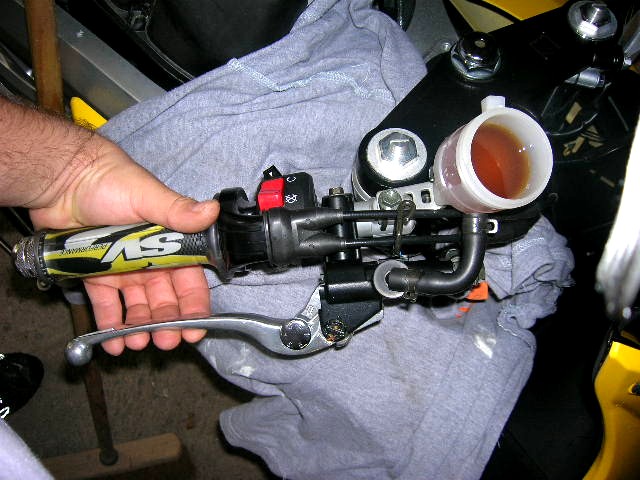

ImageA cet instant ne surtout PAS RELACHER la poignee de frein tant que la personne n'a pas refermer le purgeur!!

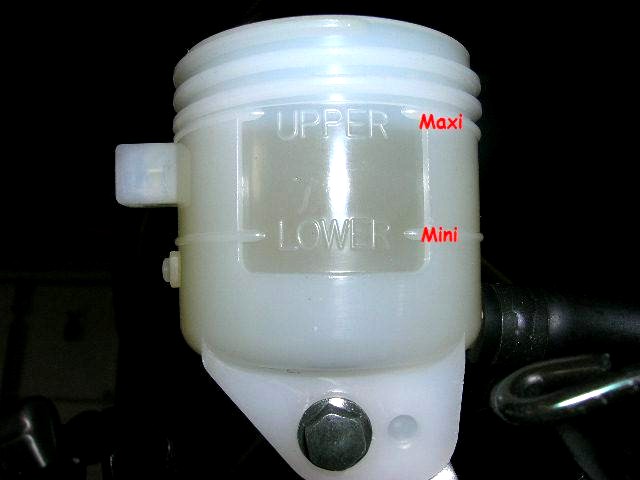

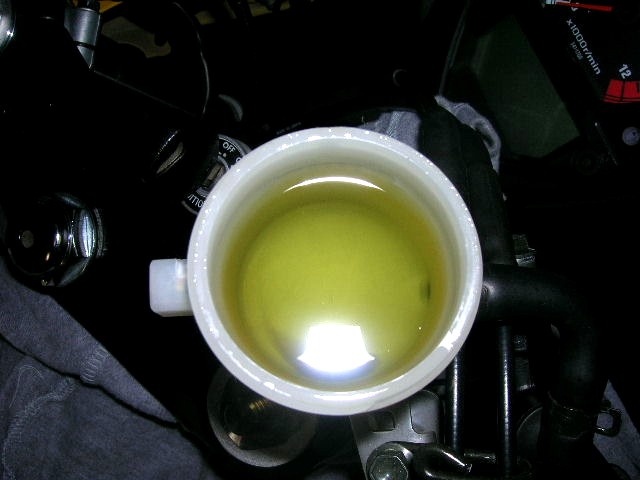

Phase 8: Verification du niveau de liquide de frein:
Quand le niveau de liquide de frein arrive au minimum, le remplir, car sinon en pompant on vas aspirer de l'air et la c'est la misere apres pour faire partir les bulles d'air!!
On le rempli jusqu'au niveau maxi et on repart a pomper!!

Phase 8: Quand est ce que c'est fini??

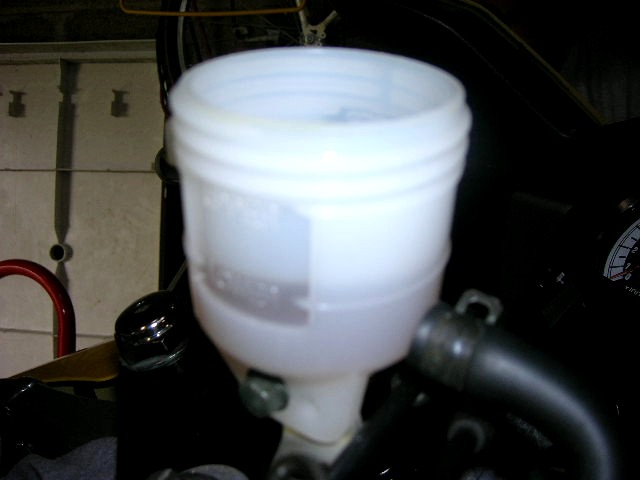

C'est fini quand le liquide de frein sort du purgeur propre... c'est a dire quand il est de cette couleur:

Phase 9: Refaire pareil de l'autre cote:
Quand vous avez fini l'etrier gauche, faire pareil a l'etrier droit... jusqu'a temps que le liquide de frein sort propre... ca dur bocoup moins longtemp...
En gros il faut remplir au moins 4 fois le bocal pour que le liquide frein sorte propre de l'etrier gauche et 1 bocal pour l'etrier droit...

Phase 10: Remontage
Une fois que vous avez refait le niveau du bocal, vous pouvez remettre le cache noir, puis la rondelle blanche et refermer le couvercle... ensuite mettre le bouclage du couvercle et serrer la vis cruciforme...

Temps de realisation d'une purge: environ 30min

Avatar du membre
ToTo667x
Pilote 50 cm3
Pilote 50 cm3
Messages : 186
Enregistré le : ven. 30 déc., 2005 15:40
Localisation : Metz (57)

Message par ToTo667x » sam. 30 sept., 2006 13:52

Bien fait ce petit tuto

Avatar du membre
mojo
Pilote 125 cm3
Pilote 125 cm3
Messages : 449
Enregistré le : lun. 26 sept., 2005 17:21
Moto : B1250S
Localisation : 11

Message par mojo » sam. 30 sept., 2006 14:03

j adore le recipient pour recuperer le liquide :mrgreen: on ne se refait pas :lol:
Raleur 3ème Dan

Euh logiquement ça passait...

Avatar du membre
Macumba
Pilote Superbike
Pilote Superbike
Messages : 3308
Enregistré le : ven. 01 sept., 2006 19:29
Moto : SUPER DUKE R 2008 Black
Localisation : 92100 Boulogne-Billancourt

Message par Macumba » sam. 30 sept., 2006 14:38

Merci pour ce beau tuto :)

Et une p'tite binouze obligatoire avant la purge... même 2 pour les 2 étriers !! ( icone trinquer )
Image LAAAAAAAAWLImage

DreDD
Pilote 50 cm3
Pilote 50 cm3
Messages : 27
Enregistré le : lun. 01 mai, 2006 12:21
Localisation : 51 - Reims

Message par DreDD » sam. 30 sept., 2006 20:25

impec on fait pas plus clair n'y plus simple :mrgreen: :mrgreen: :mrgreen:

je vais voir pour m'attaquer a ca 8)

car ma couleur de liquide est pas rassurante pas rapport a la neuve :shock:

Avatar du membre
töma
Modérateur
Modérateur
Messages : 1563
Enregistré le : dim. 17 avr., 2005 11:04
Moto : SV650
Localisation : connecticut

Message par töma » sam. 30 sept., 2006 20:28

Ben dis donc on l'aura bien attendu ce tuto...
Enfin bon, il manque un peu des outils... t'aurais pu faire voir la bouteille de pastis ;)
J'aime pas les motards
Ma moizebat' aura vue toute la France, la Suisse, l'Italie, la Corse, l'Espagne, le Luxembourg, la Belgique...
Qui a dis : UN SV c'est pas fait pour rouler ??

Avatar du membre
TonTon
Modérateur
Modérateur
Messages : 554
Enregistré le : mer. 22 déc., 2004 23:22
Localisation : Rennes (35) / Pontivy (56)

Message par TonTon » dim. 01 oct., 2006 1:31

töma a écrit :Ben dis donc on l'aura bien attendu ce tuto...
Enfin bon, il manque un peu des outils... t'aurais pu faire voir la bouteille de pastis ;)
desole quand je travail je picole pas... comme ca ca m'evite de peter des vis au remontage... hein toma... je dis ca pour toi...

Avatar du membre
charly_xiii
Pilote 50 cm3
Pilote 50 cm3
Messages : 110
Enregistré le : dim. 15 oct., 2006 22:58
Moto : R6 2000 / S1000RR
Localisation : Var

Re: [Reportage] Purge des freins avant

Message par charly_xiii » mer. 18 oct., 2006 18:48

Joli tuto... Moi je vais etre emmerdé car je me suis (enfin!) décidé à
mettre des durits avia et là j'vais vraiment me faire chier pour les
monter tout en chassant les p'tites bubulles...
Mais promis je pense à faire des tofs et les mettre ligne...
Ca changera au niveau des tofs car j'ai une N de couleur bleue...!!! :mrgreen:
Je suis quand même preneur d'idées pour pô me faire chier... :mrgreen: :mrgreen:
Modifié en dernier par charly_xiii le jeu. 19 oct., 2006 22:30, modifié 1 fois.

Avatar du membre
charly_xiii
Pilote 50 cm3
Pilote 50 cm3
Messages : 110
Enregistré le : dim. 15 oct., 2006 22:58
Moto : R6 2000 / S1000RR
Localisation : Var

Message par charly_xiii » mer. 18 oct., 2006 19:38

Oups...! J'avis pô vu le topic sur les durit avia.... :roll:
J'mets le lien pour ceux qui ferais la même conneries que moi... :mrgreen:
http://www.binano.fr/viewtopic.php?p=18797#18797

Avatar du membre
Kiril
Pilote 50 cm3
Pilote 50 cm3
Messages : 61
Enregistré le : mar. 26 sept., 2006 4:43
Localisation : Paris

Message par Kiril » lun. 23 oct., 2006 1:59

Mrci c bien expliké je le frai kan je changrai mes plakettes, pour linstant sont neuves !
En mode furtif !

JN
Pilote 250 cm3
Pilote 250 cm3
Messages : 887
Enregistré le : jeu. 18 août, 2005 12:49
Localisation : Alsace

Message par JN » jeu. 02 nov., 2006 20:47

Trouver ça par hasard sur Moto-station.

Fais donc ta purge par Lord Gaelus Télécharger Fais donc ta purge.mp3


J'voudrais faire une dédicace à tous ceux qui ont les freins tout mou
dédicace, à ceux qui freinent avec les genoux
J'voudrais venir en aide, à ceux qui s'trainent méchant,
de peur d'être à l'agonie et de finir dans un champs.
Ce morceaux, leur est spécialement dédié
Pour qu'ils puissent enfin rouler sans arrières pensées
et arrêter de dire, lorsqu'ils se font pourrir
"ouais mais tu comprends, c'est parce que j'ai pas fait ma purge"

Chapitre 1 faut qu'ta moto soit bien à l'horizontale
Pour pas qu'il y ait du liquide de frein qui puisse se faire la malle
Surveille bien ton bocal, j'te jure c'est primordial
Parce que sur la peinture ou le vernis c'est fatal

Alors pour protéger ta bécane tu prends un chiffon
ça peut-être un tee-shirt, des chaussettes ou un caleçon
ne jamais l'éloigner du bocal sous aucune raison
même si ta meule est une honda ou une diversion

Il te faut un récipient et un tuyau transparent
Il faut que tu trouves ta vis de purge et te mets ton tuyau dedans

A ce moment là tu exerces une pression sur la poignée
tu prends ta clé d'8 et t'essayes de dévisser
cette vis de purge qui vraiment devient flippante
Et ouais car elle veut du WD40

Tu fouts ton dégrippant, t'attends que ça agisse
Comme si t'avais tout ton temps, mais faut bien qu'tu finisses
Au bout d'un moment, tu sens qu'ça glisse
prépare ton tuyau, il faut qu'ça pisse

Tu pompes, tu pompes, C'est cool ça s'écoule
mais le liquide qui sort du tuyau sent la poule
Tu t'rends compte que tu roulais avec ça t'as les boules
Le niveau d'liquide du bocal descends et ça saoule

Tu remets dedans du DOT 4 ou du DOT 5,1
Tu répètes la manip, tout s'passe bien
La couleur dans le tuyau change c'est bon signe
ça prouve que pour une fois t'as pas eu la guigne

une fois que t'as vu l'indicateur coloré
il est temps pour toi de changer de côté
Mais si par hasard tu n'as qu'un seul disque
c'est cool car niveau plantage tu limites les risques

Si tu as deux étriers ça fait vraiment pas plaisir
car une deuxième fois tu vas devoir sévir
maintenant que tu l'as déjà fait ça peut pas être pire
mais la bonne nouvelle c'est que tu vas bientôt finir

Bon, tu as terminé, tu visses tes vis de purge,
Et tu fais l'appoint dans ton bocal et tu le refermes
a y est, tu as terminé, tu peux être fier de toi
heureusement que tu n'as pas une BM.

Avatar du membre
superheros31
Pilote 125 cm3
Pilote 125 cm3
Messages : 474
Enregistré le : dim. 17 sept., 2006 19:56
Localisation : 31

Message par superheros31 » dim. 10 déc., 2006 10:27

Salut tonton, j'ai fait ma purge de frein hier mais je ne me prend pas autant la tete que toi!! :mrgreen:

oui tu en as pour 30 min par étriers mais c'est normal vu comment tu fais!

il y a plus simple:

- mettre la moto droite,

- protéger avec un chiffon le tour du bocal de liquide de frein,

- ouvrir le bocal,

- désserer la vis de purge mais juste par ce que c'est plus pratique sans la durite (attention je n'ai pas dit dévisser),

- mettre la durite sur la vis de purge,

- dévisser la vis de purge,

- le liquide de frein s'écoule tout seul grâce a la gravité donc pas besoin de pomper pour faire sortir le liquide de frein, mais refaire le niveau souvent car ça descend rapidement (environ 2min par remplissage)

- une fois que le liquide s'écoule propre freiner a fond doucement, fermer la vis de purge,

- pomper 3 fois,

- freiner jusqu'au dur du levier, maintenir cette position, ouvrir la purge et freiner doucement a fond, attention au retour de livier, le lacher doucement pour éviter les gerbe de liquide de frein!

- faire l'opération 2 ou 3 fois, fermer la purge,

- nettoyer l'étrier des éventuelles coulures,

- faire le niveau de liquide de frein,

- nettoyer la membrane et le capeau du bocal, puis remonter le tout sans foirer les vis!

- passer un coup de soufflette dans la vis de purge car il va toujours rester un peu de liquide de frein!!

voila en gros, je dois passer 15 min par étrier soit 2 fois moins de temps!! en gros on regarde couler le liquide de frein et on fait gaffe a remplir le bocal pour qu'il n'y ai pas d'air qui rentre!!

pour ce qui est du fond de liquide de frein dans la bouteille de bierre pour éviter les remontés d'air par ce coté ce n'est valable uniquement si tu remplis aussi ta durite de liquide de frein!!

:mrgreen: :mrgreen: :mrgreen:
Quand Chuck Norris joue de la guitare seche... elle mouille!

Avatar du membre
loic
Modérateur
Modérateur
Messages : 5143
Enregistré le : jeu. 16 févr., 2006 1:18
Moto : RSV 1000 Factory
Localisation : Houston, TX

Message par loic » dim. 10 déc., 2006 16:03

Pour installer des durites avia, on part avec un circuit complètement vide. En remplissant le circuit "à l'arrache" et en faisant une purge aprés comme tu l'indique Tonton, ça enlève toutes les bulles d'air ?

Ou il faut le matos d'un pro avec pompe à vide pour changer les durites ?

(Pour le remplissage "à l'arrache" j'aurai utilisé le liquide de frein usagé vu qu'il y a une purge derrière...)
Chuck Norris built my Motorcycle. It runs off the tears of small children and makes 10,000 horsepower.
He calls it his "Street version."

JN
Pilote 250 cm3
Pilote 250 cm3
Messages : 887
Enregistré le : jeu. 18 août, 2005 12:49
Localisation : Alsace

Message par JN » lun. 11 déc., 2006 9:03

A l'arrache, ça marche très bien ... ;)
