sebh68 · Message par **sebh68** » dim. 20 oct., 2019 17:20

Tout dépend si la charge est ponctuelle ou répartie. Là on a dû y mettre 150 ou 200kg/m2 et ça fléchissait à peine d'1mm ou 2.
Bien souvent dans notre domaine ce n'est pas la contrainte dans le matériau mais la flèche qui impose de renforcer une structure. Si ça se déforme de trop ça le fait moyen visuellement même si le risque de casse est loin. Donc en fonction de l'utilisation finale de la pièce calculée les normes impose les flèches maximales (L/200, L/300, L/500...)
Faudrait que je regarde avec mon collègue ce qu'on avait fait précisément et refaire le calcul pour déterminer la charge maximale avant rupture. Quoi qu'il en soit tu peux en mettre, j'ai pris large. J'aurais probablement pu mettre plus fin mais ça ne changeait pas grand chose en terme de prix et manutention.

D'autant plus large que c'est vitrages sont en triple feuilleté, avec deux épaisseurs pour la partie structurelle et la couche du dessus pour la couche d'usure. Cette dernière couche n'est pas prise en compte dans le calcul vu qu'elle pourrait casser si qqch tombe dessus, mais elle participe à la résistance tant qu'elle est intègre.
Dans mon cas pour un vitrage de 1200x3000 je suis sur un 6-12-12 trempé.

Leenox · Message par **Leenox** » dim. 20 oct., 2019 18:00

max55500 a écrit : ↑dim. 20 oct., 2019 16:54 Ça résiste combien de kg ?

Envoyé de mon SHT-W09 en utilisant Tapatalk

Ça doit dépendre de la structure que tu as en dessous.

sebh68 · Message par **sebh68** » dim. 20 oct., 2019 19:55

Logique imparable

sebh68 · Message par **sebh68** » lun. 21 oct., 2019 22:36

On a revu les calculs avec le collègue.
On avait appliqué une charge répartie de 150kg/m2, 1,9mm de déformée et 18% de travail sous la contrainte.

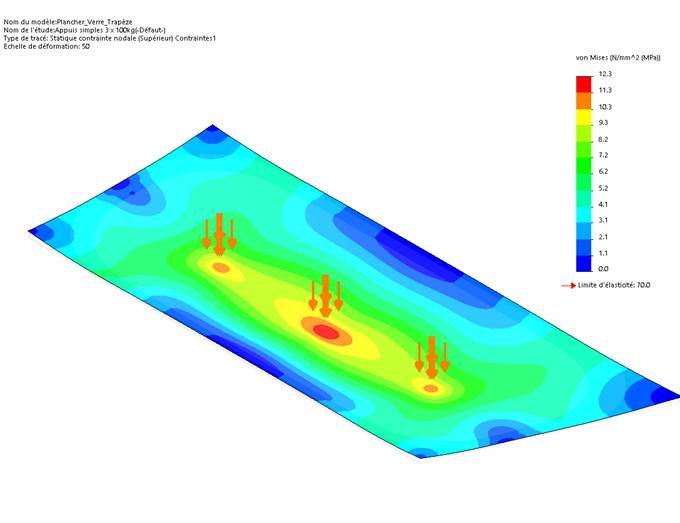

On a fait une variante avec 3 appuis ponctuels (100x100mm) de 100kg (1 au milieu, 2 à 700mm de part et d'autre), ce qui représente à peu près 3 personnes pieds joints.

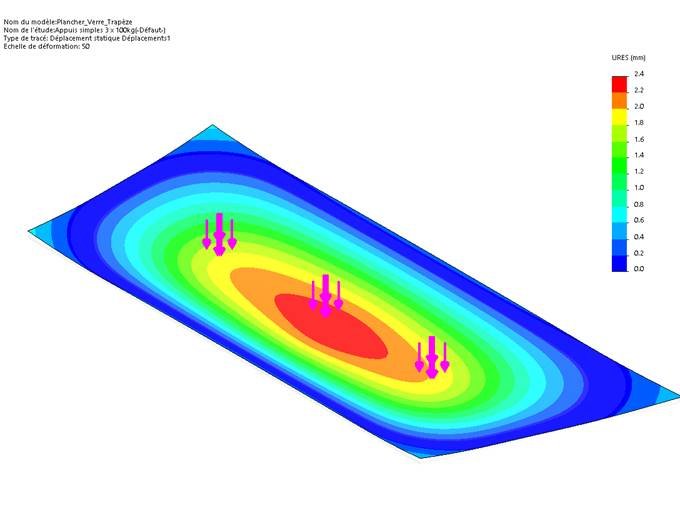

On arrive à 2,5mm de déformation et 37% de travail.

: image003.jpg (28.82 Kio) Vu 451 fois

: image004.jpg (31.88 Kio) Vu 451 fois

Bref, ça passe large

sca · Message par **sca** » lun. 21 oct., 2019 22:39

En gros a la crémaillère, fait pas monter tout le monde en même temps non?

sebh68 · Message par **sebh68** » mar. 22 oct., 2019 8:56

Ce qui est difficile à déterminer c'est à quel moment tu passes d'une charge ponctuelle à une charge répartie, le pire étant la charge ponctuelle.
Si tu te poses à 6 dessus l'un derrière l'autre tu peux commencer à le considérer comme une charge répartie, ce qui reviens au calcul de base avec 150kg/m² et 18% de travail. On peut simuler des tas de situations, on aura jamais la réalité.
Pour le calcul de la contrainte on applique un coefficient de 1.5 sur la charge et le poids propre. Tu reprends en considération que la troisième couche de verre n'a pas été prise en compte dans le calcul (mais son poids propre oui), tu peux y aller tranquillou le jour de la crémaillère

Teutates · Message par **Teutates** » mar. 22 oct., 2019 16:33

Tant mieux, c’est quand déjà ?

sebh68 · Message par **sebh68** » mar. 22 oct., 2019 17:14

Bientôt, mais d'ici là tu ne penseras qu'à récupérer de ta dernière nuit

Ta vie vient de changer

sca · Message par **sca** » mar. 22 oct., 2019 19:20

sebh68 a écrit : ↑mar. 22 oct., 2019 17:14 Bientôt, mais d'ici là tu ne penseras qu'à récupérer de ta dernière nuit
Ta vie vient de mourir:]

Message par **Sentenza** » mar. 29 oct., 2019 15:46

Quelqu'un connaît le nom de ces arbustes ?

: IMG_20191029_154248.jpg (192.09 Kio) Vu 307 fois

: IMG_20191029_154440.jpg (222.42 Kio) Vu 307 fois

max55500 · Message par **max55500** » mar. 29 oct., 2019 16:02

C'est une espèce de thuyas qui d’ailleurs commence à être malade

Message par **Sentenza** » mar. 29 oct., 2019 18:33

max55500 a écrit : ↑mar. 29 oct., 2019 16:02 C'est une espèce de thuyas qui d’ailleurs commence à être malade

Lequel est une espèce de thuyas ? Les deux grands, le petit, ou tous les trois ?
A quoi tu vois qu'ils sont malades ? Si c'est par rapport aux endroits qui ont brunit, ils ont eu un coup de chaud récemment (j'ai un jardinier qui a fait un énorme feu juste à côté

)

sebh68 · Message par **sebh68** » mar. 29 oct., 2019 18:39

Dernière étape critique, la pose du plancher. Tout s'est bien passé, c'est passé au poil et les dimensions sont bonnes

Et depuis hier c'est ponçage des enduits, tout est (ré)bâché, vive la poussière

Mais bon, on va bientôt pouvoir profiter de la quasi totalité de l'espace

sca · Message par **sca** » mar. 29 oct., 2019 19:07

Chouette sebh !!!

Dites, question isolation, en comble perdu, 400mm (2*200 croisé) de laine de roche en rouleau ou ouate de cellulose soufflé ou autre ?

Matthgo · Message par **Matthgo** » mar. 29 oct., 2019 19:30

Je suis pas spécialiste mais là comme ça je dirais que la ouate soufflée c'est bien si c'est pour des combles perdues. T'as pas de découpe et la ouate va se déposer dans tous les petits recoins.
J'attends l'avis des vrais experts
