Bonjour a tous,
une question pas spécifique à la sv, mais dans mon cas c'est lié car c'est le phare qui est monté sur le sv de ma chérie.

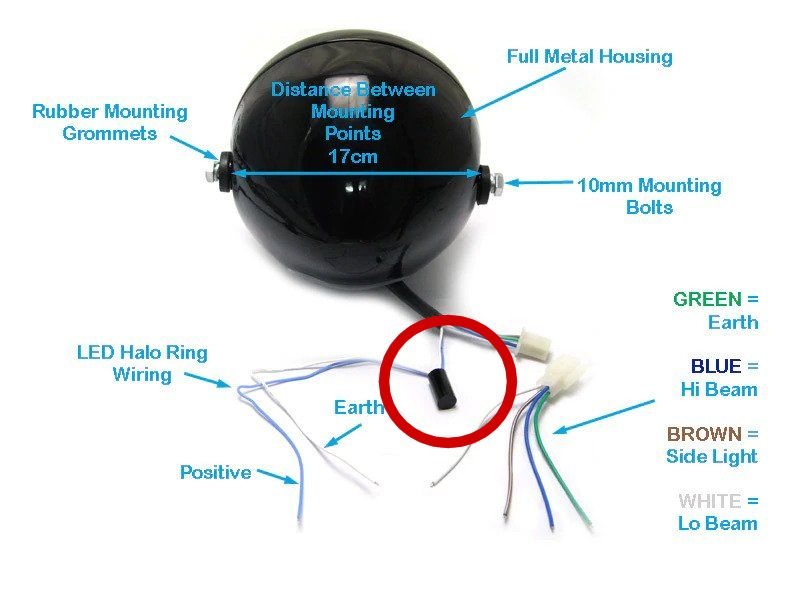

C'est quoi cette pièce ?? résistance ? d'après vous elle est de combien d'ohms ?
On a changé régulateur et CDI après la panne du regulateur, mais les leds ne marchent plus ...
Merci de vos llumières :-D
C'est quoi ce machin ?
- Veyete
- Pilote Superbike
- Messages : 3899
- Enregistré le : mer. 25 févr., 2015 13:05
- Moto : Tuono '03 / Kawasaki Z650 '77 / KTM 620 LC4 '98
- Localisation : Drumettaz-Clarafond
C'est quoi ce machin ?
Hello,
Sans schéma électrique ou mesure supplémentaire, il sera difficile de te répondre.
As-tu un lien pour ce phare ?
Sinon, tu peux aussi vérifier les fusibles de l'éclairage.
C'est peut-être ça qui a sauté.
Sans schéma électrique ou mesure supplémentaire, il sera difficile de te répondre.
As-tu un lien pour ce phare ?
Sinon, tu peux aussi vérifier les fusibles de l'éclairage.
C'est peut-être ça qui a sauté.
- Titeuf
- Pilote Supersport
- Messages : 1540
- Enregistré le : sam. 01 avr., 2006 14:57
- Localisation : Près de Lyon
C'est quoi ce machin ?
Bonjour,
Visiblement, ce phare est équipé d'un entourage LED (donc qui devrait s'allumer) = LED halo ring
La pièce en question est peut-être une simple résistance (ou autre chose qui remplace) pour laisser passer seulement le courant nécessaire à cet anneau LED.
Photo en gros plan ?
Autre méthode :
Lorsque tout est connecté, mesurer la tension en différents points du circuit.
Par exemple, si il y a 12 V entre les deux bornes de "résistance" , elle est probablement morte.
S'il y a 12 V entre les deux bornes de la LED , elle est probablement morte (selon la tension nominale de cette LED.
Bien sur, pour du bon boulot, il faut le schéma élec (ou au moins celui d'un montage proche).
Bcp de LED sont montés en série avec un élément qui "régule" le courant pour ne pas griller la LED.
Visiblement, ce phare est équipé d'un entourage LED (donc qui devrait s'allumer) = LED halo ring
La pièce en question est peut-être une simple résistance (ou autre chose qui remplace) pour laisser passer seulement le courant nécessaire à cet anneau LED.
Photo en gros plan ?
Autre méthode :
Lorsque tout est connecté, mesurer la tension en différents points du circuit.
Par exemple, si il y a 12 V entre les deux bornes de "résistance" , elle est probablement morte.
S'il y a 12 V entre les deux bornes de la LED , elle est probablement morte (selon la tension nominale de cette LED.
Bien sur, pour du bon boulot, il faut le schéma élec (ou au moins celui d'un montage proche).
Bcp de LED sont montés en série avec un élément qui "régule" le courant pour ne pas griller la LED.
- Titeuf
- Pilote Supersport
- Messages : 1540
- Enregistré le : sam. 01 avr., 2006 14:57
- Localisation : Près de Lyon
C'est quoi ce machin ?
Visiblement, ici, à cause du vieux régulateur mort de cette SV, il y a un élément (le plus fragile) qui a grillé :
- LED halo
- ou ce fameux composant
- LED halo
- ou ce fameux composant
