Indicateur de rapport engagé ( autre version )

[loic]

En réponse ;

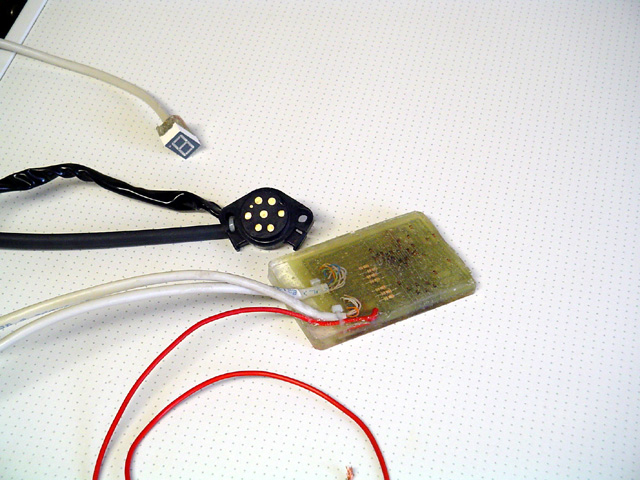

Dans deux jours je refais une photo d'un kit complet prêt à la pause au format 640 x 480 pour ne pas facher Loic .

(icone cool)

[obimic]

dans la mesure ou l'on peu juger de la qualité du travail par la tête des soudures.. est-ce possible de voir le pcb coté soudure .... :roll:

je post le schema dans la journée .. ou plutot ce soir le temps que je le fasse au travail.

[Patrick67]

dans la mesure ou l'on peu juger de la qualité du travail par la tête des soudures.. est-ce possible de voir le pcb coté soudure .... :roll:

je post le schema dans la journée .. ou plutot ce soir le temps que je le fasse au travail.

Pas bête comme système pour connaître le dos de la platine ... :lol:
Je peux faire une démo de soudure en vidéo , bref un petit cours si tu veux !
Mais pas le dos de la platine de l'IRE .

[loic]

Un zoom sur une soudure (ou sur l'ensemble de la platine avec colorié en noir les pistes) et on en parle plus :arrow: allez zou.

[obimic]

Un zoom sur une soudure (ou sur l'ensemble de la platine avec colorié en noir les pistes) et on en parle plus :arrow: allez zou.

ca me convient...

et de toute facon c'est pas ton typon qui m'interesse .. vu que j'en ai déja un :twisted:

[Patrick67]

Je donnerais quelques photos en même temps que les autres photos et vidéo !
Mais c'est trop drôle de devoir prouver la qualité de mes soudures à l'étain !
Mais bon , je joue le jeu ! (un jeune qui veut me contrôler mes soudures .... :lol: )
C'est du jamais vu !

:twisted: :lol: :shock:

[obimic]

tadadadadadadam (bruit de roulement de tambour)


le plan du CI:



je ferai le dessin du câblage de l'afficheur demain .. et encore ... j'ai nommé les lettres sur le schema pour pas se planter.

sur le 7 segment il y a 10 picots.. 7 pour les barreaux, un 8eme pour le point (dot point) et 2 de "commun".
ce commun dois etre relier a un +12V . pas sur la batterie sinon le boitier serai permanant allumé.

Moi j'ai relier ce commun au fil orange de mon compteur vu que le 7 segment est intégré au compteur.


PS: désolé pour "L'AMATEURISME" du dessin au stylo sur une feuille a petit carreau, mais je ne retrouve plus tous les logiciels que j'utilisais au lycée pour les bordels d'électronique ...... il me reste que ceux de CAO-DAO.....

[Patrick67]

Une photo :



Et une vidéo :

http://sites.estvideo.net/patrick67/MOV01261.MPG

[obimic]

jvais faire mon rabas-joie:

c'est des soudures/pistes qu'on parlait pour la photo...

[Patrick67]

jvais faire mon rabas-joie:

c'est des soudures/pistes qu'on parlait pour la photo...

Oui je sais ! je commence cette AM une nouvelle platine donc ce sera l'occasion de faire 1 ou 2 photos rapproché sur les soudures !

[Patrick67]

En haut à droite de la photo soudure non replié sur la 1 et la 3° ligne ...
Sur la deuxième ligne on voit la queue de la diode .
Sur la troisième ligne ( à gauche ) une queue de diode replié non soudé ...
Les deux autres soudures sont OK !
Mon cours est terminé ...

[obimic]

voila une bonne idée d'intégration du IRE dans un compteur de SVN ....

comme ca pas besoin de bassine ou baignoire ....

[Patrick67]

voila une bonne idée d'intégration du IRE dans un compteur de SVN ....

comme ca pas besoin de bassine ou baignoire ....

Je l'ai fais avant toi donc ce n'est pas une trouvaille :lol:

La bassine était une démo !!!

[_Benje13_]

Bonjour, tu en fabrique toujours ? si oui ça m'intéresserai fortement !!
Comment ça se passe, pour le réglèment?
Merci d'avance

[Patrick67]

Bonjour, tu en fabrique toujours ? si oui ça m'intéresserai fortement !!
Comment ça se passe, pour le réglèment?
Merci d'avance

Oui je réalise toujours des IRES !
Si ça t'intéresses contacte moi par MP .
C'est plus simple ...
Pat'
