Fuite liquide par une durite sous le moteur

Message par Loocky »

Bonjour a tous,
J'ai acheté ma SV650S de 2007 la semaine dernière avec 36000 kilomètres au compteur tous se passais bien mais hier que je suis rentré chez moi il y avait 6-7 goutes de liquide par terre et le bas moteur était tout gras. Il sort d'une durite sous le moteur je pense que c'est de l'huile mais je ne suis pas sur. La moto a fait sa révision il y a même pas 100km .

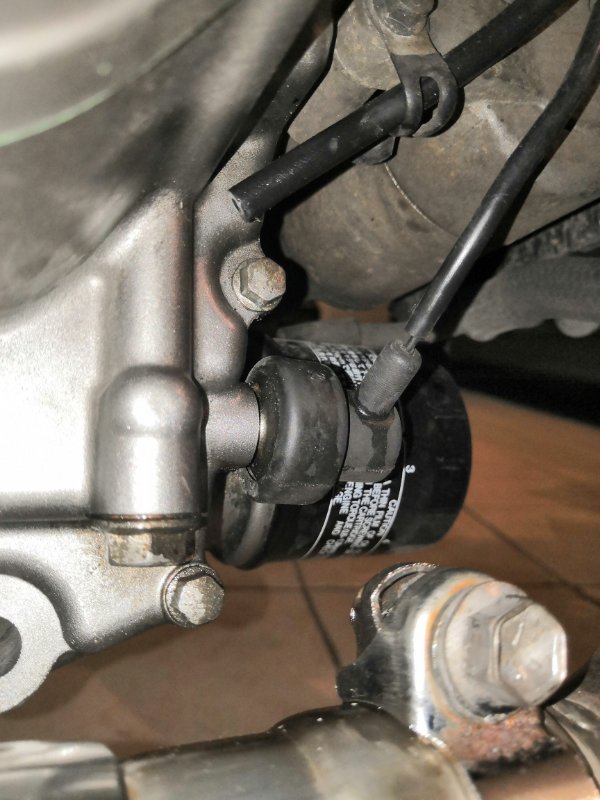

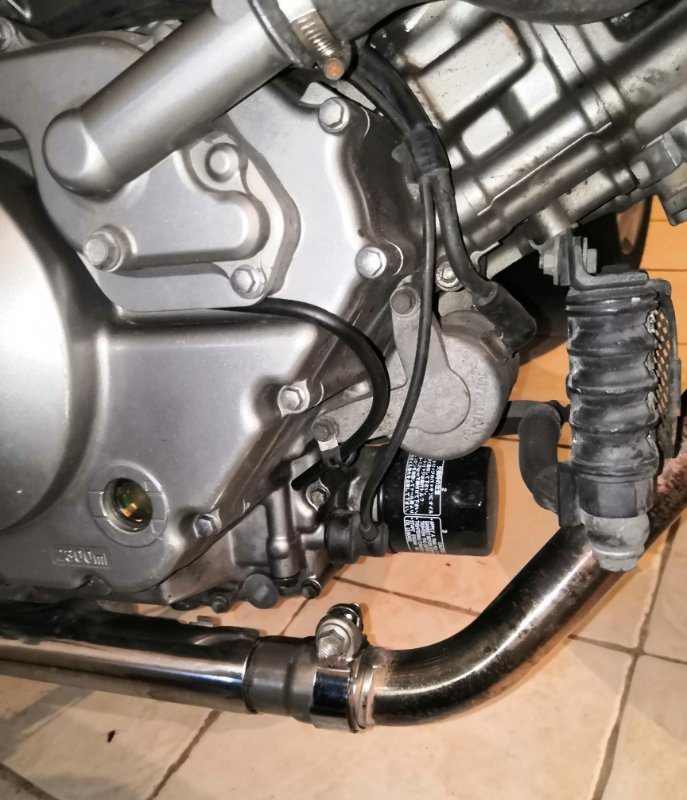

Voici des photos de l'endroit :
Merci d'avance pour vos réponses :)
Fichiers joints
c'est la petite durite qui mène a rien
c'est la petite durite qui mène a rien
Avatar du membre
Bricomy
Pilote Supersport
Pilote Supersport
Messages : 1453
Enregistré le : mar. 22 sept., 2020 16:10
Moto : 650 SVS 1999
Localisation : Sallanches 74700

Fuite liquide par une durite sous le moteur

Message par Bricomy »

Salut, tu vas pouvoir changer tes joints d'axe de pompe à eau ::d

Ce tuyau permet de vider le liquide de refroidissement qui arrive à
passer par l'axe avant qu'il ne rentre dans l'huile de ta boîte à vitesse.
Loocky
Pilote 50 cm3
Pilote 50 cm3
Messages : 13
Enregistré le : lun. 17 mai, 2021 21:29
Moto : SV650S 2007

Fuite liquide par une durite sous le moteur

Message par Loocky »

Ah ça commence bien cette moto ^^'
C'est facile à faire sois même ou vaut mieux le faire faire par un garage ?
Xavier06
Pilote 250 cm3
Pilote 250 cm3
Messages : 976
Enregistré le : dim. 19 août, 2018 16:24
Moto : SV1000S K3

Fuite liquide par une durite sous le moteur

Message par Xavier06 »

C'est relativement facile à faire.
Il faut vidanger l'huile moteur (récupérable) et le liquide de refroidissement, démonter le carter de pompe puis le carter d'embrayage, et là on a accès au dit joint.
Pour les détails, je laisse le clavier aux propriétaires de 650, la pompe à eau de la 1000 est un peu différente.
Outre le dit joint, il faut aussi prévoir le joint torique du carter de pompe et le joint du carter d'embrayage.
Le plus pénible sera le nettoyage du plan de joint du carter d'embrayage.
Loocky
Pilote 50 cm3
Pilote 50 cm3
Messages : 13
Enregistré le : lun. 17 mai, 2021 21:29
Moto : SV650S 2007

Fuite liquide par une durite sous le moteur

Message par Loocky »

D'accord merci pour les informations :)

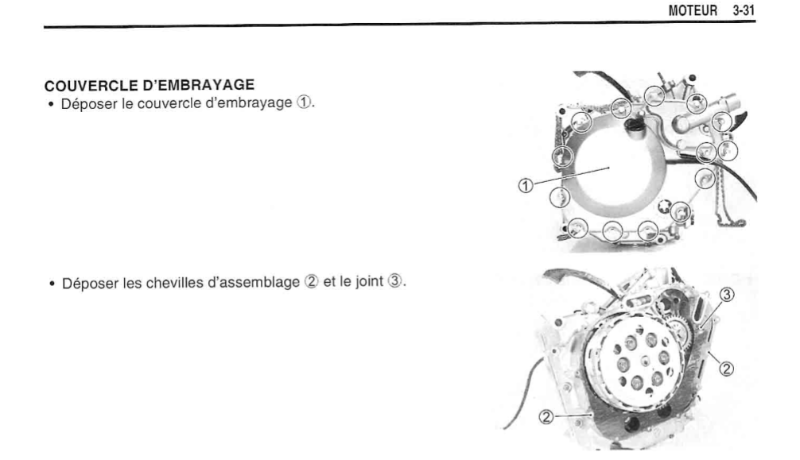

Je vais essayer de le faire tout seul du coup^^ mais comment je sais de quel joint il s'agit quand j'aurais ouvert le carter d'embrayage ? Est-ce que ça serais pas je joint n°3 sur la photo ?
Et on dirais que sur la photo j'ai pas besoin d'ouvrir le carter de la pompe (fin ça dépend ou se trouve le joint^^)
Et est-ce que c'est urgent ou je peux encore rouler un peu avec ?

Edit : j'ai trouvé cette vidéo qui montre pas mal de choses quelqu'un serais de quel joint il s'agit sur la vidéo ?
https://www.youtube.com/watch?v=kABSri88_M4
Merci d'avance :)
Fichiers joints
Avatar du membre
Bricomy
Pilote Supersport
Pilote Supersport
Messages : 1453
Enregistré le : mar. 22 sept., 2020 16:10
Moto : 650 SVS 1999
Localisation : Sallanches 74700

Fuite liquide par une durite sous le moteur

Message par Bricomy »

N'oublies pas de changer le joint de carter d'embrayage ;)
Loocky
Pilote 50 cm3
Pilote 50 cm3
Messages : 13
Enregistré le : lun. 17 mai, 2021 21:29
Moto : SV650S 2007

Fuite liquide par une durite sous le moteur

Message par Loocky »

Bricomy a écrit : sam. 22 mai, 2021 18:39 N'oublies pas de changer le joint de carter d'embrayage ;)
Non je ne compte pas l'oublier^^

Mais je ne sais toujours pas quel joint je dois changer dans la pompe à eau.

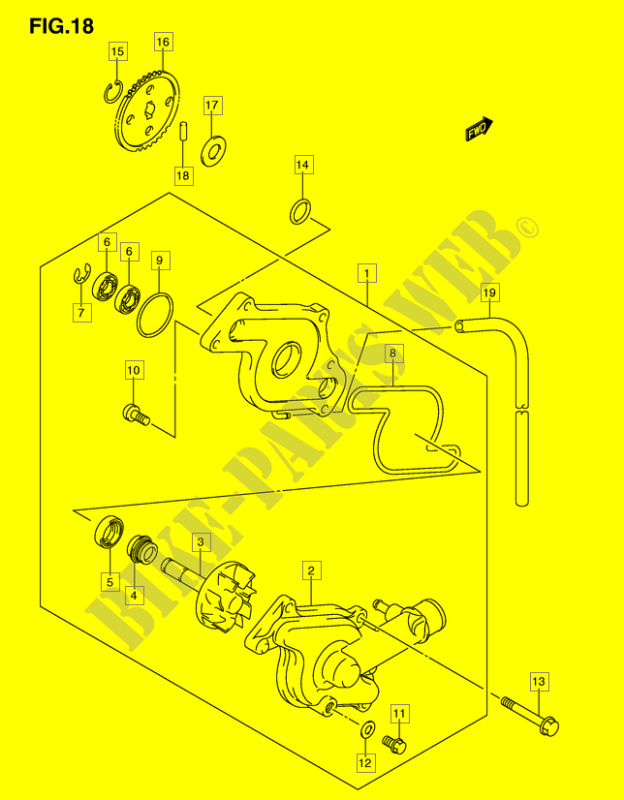

Est-ce que c'est le numéro 4 sur la photo ?
Voici la photo :
Fichiers joints
Avatar du membre
Bricomy
Pilote Supersport
Pilote Supersport
Messages : 1453
Enregistré le : mar. 22 sept., 2020 16:10
Moto : 650 SVS 1999
Localisation : Sallanches 74700

Fuite liquide par une durite sous le moteur

Message par Bricomy »

5 et 4 pour ton problème (avec de la graisse sur l'axe de pompe au montage des joints ;) ).

Étant donné que tu as un problème de fuite, je te conseille vivement de prévoir les 8, 9 et 14. Car tu vas devoir ouvrir et ils seront certainement plat.
Loocky
Pilote 50 cm3
Pilote 50 cm3
Messages : 13
Enregistré le : lun. 17 mai, 2021 21:29
Moto : SV650S 2007

Fuite liquide par une durite sous le moteur

Message par Loocky »

D'accord merci ;)
Mais je crois que je dois enlever les roulements pour pourvoir enlever les joints 4 et 5 et j'ai pas le matériel pour faire ça :/
Avatar du membre
Bricomy
Pilote Supersport
Pilote Supersport
Messages : 1453
Enregistré le : mar. 22 sept., 2020 16:10
Moto : 650 SVS 1999
Localisation : Sallanches 74700

Fuite liquide par une durite sous le moteur

Message par Bricomy »

Un tourne vis de 1 pour le clip. Le reste sort tout seul :mrgreen:
Xavier06
Pilote 250 cm3
Pilote 250 cm3
Messages : 976
Enregistré le : dim. 19 août, 2018 16:24
Moto : SV1000S K3

Fuite liquide par une durite sous le moteur

Message par Xavier06 »

euh ... "presque" tout seul, non ?
Xavier06
Pilote 250 cm3
Pilote 250 cm3
Messages : 976
Enregistré le : dim. 19 août, 2018 16:24
Moto : SV1000S K3

Fuite liquide par une durite sous le moteur

Message par Xavier06 »

Loocky a écrit : sam. 22 mai, 2021 14:49 Et est-ce que c'est urgent ou je peux encore rouler un peu avec ?
Non, ce n'est pas urgent (j'ai fait environ 1000 km entre l'apparition de la fuite et le changement du joint).

Au cas où tu ne connaitrais pas :
Manuel d'atelier : http://pocreations.free.fr/manuel/sv650apresk3.php
fascicule 6, page 15 pour la pompe à eau
Loocky
Pilote 50 cm3
Pilote 50 cm3
Messages : 13
Enregistré le : lun. 17 mai, 2021 21:29
Moto : SV650S 2007

Fuite liquide par une durite sous le moteur

Message par Loocky »

Bricomy a écrit : sam. 22 mai, 2021 21:38 Un tourne vis de 1 pour le clip. Le reste sort tout seul :mrgreen:
https://www.youtube.com/watch?v=kABSri88_M4
sur cette vidéo ça ne sort pas vraiment tout seul x) et c'est plus pour remettre que je vais galérer mais bon je vais quand même essayer ^^ ça m'apprendra un peu la mécanique :)

Xavier06 a écrit : sam. 22 mai, 2021 21:49
Loocky a écrit : sam. 22 mai, 2021 14:49 Et est-ce que c'est urgent ou je peux encore rouler un peu avec ?
Non, ce n'est pas urgent (j'ai fait environ 1000 km entre l'apparition de la fuite et le changement du joint).

Au cas où tu ne connaitrais pas :
Manuel d'atelier : http://pocreations.free.fr/manuel/sv650apresk3.php
fascicule 6, page 15 pour la pompe à eau
D'accord je roulerais juste le temps de recevoir les pièces et de faire la réparation ^^

Oui j'ai déjà regardé le manuel merci quand même ;)
Avatar du membre
Bricomy
Pilote Supersport
Pilote Supersport
Messages : 1453
Enregistré le : mar. 22 sept., 2020 16:10
Moto : 650 SVS 1999
Localisation : Sallanches 74700

Fuite liquide par une durite sous le moteur

Message par Bricomy »

Xavier06 a écrit : sam. 22 mai, 2021 21:45 euh ... "presque" tout seul, non ?
Oui, voilà..."presque" tout seul ! :hehe:

En tout cas, pas besoin d'arrache. Étau et chasse goupille ça va très bien ;)
Loocky
Pilote 50 cm3
Pilote 50 cm3
Messages : 13
Enregistré le : lun. 17 mai, 2021 21:29
Moto : SV650S 2007

Fuite liquide par une durite sous le moteur

Message par Loocky »

Bon bah il me reste plus qu'a commander toutes les pièces et à faire la réparation ^^
Merci à tous pour votre aide :D
