faisceau electrique 650svn 2002

Jeremy59178 · Message par **Jeremy59178** » ven. 28 mai, 2021 18:32

bonjour je viens de faire l acquisiton d une 650svn année 2002 j'ai commencé à brancher un compteur koso DB 0
1r je suis bloqué au niveau du branchement du compte tour j'ai branché le fils correspondant et cela ne fonctionne pas et ensuite la jauge a essence j'ai un fil en sorti de compteur mais 2 fils sur la moto si quelqu'un pourrait me renseigner ça me sauverait merci d'avance

TI-Pim · Message par **TI-Pim** » ven. 28 mai, 2021 22:19

voilà le cablage complet de la bécane
http://zeuboiboite.free.fr/partage/SV/C ... vantk3.JPG

voir si tu trouves ton bonheur

Jeremy59178 · Message par **Jeremy59178** » dim. 30 mai, 2021 0:06

Merci pour le schéma

Jeremy59178 · Message par **Jeremy59178** » dim. 30 mai, 2021 21:29

Bonjour pourriez vous me renseigner comment brancher le jauge à carburant de mon 650svn année 2002 sur mon compteur koso car je n'ai qu'un fils qui sort du compteur merci

Bricomy · Message par **Bricomy** » lun. 31 mai, 2021 10:00

Je ne connais pas pas le branchement du koso, désolé...

As-tu le schéma du koso ?

Tu as 3 fils pour ta jauge. Logiquement, j'essayerai avec le noir et rouge (première réserve qui clignote).

Jeremy59178 · Message par **Jeremy59178** » lun. 31 mai, 2021 12:46

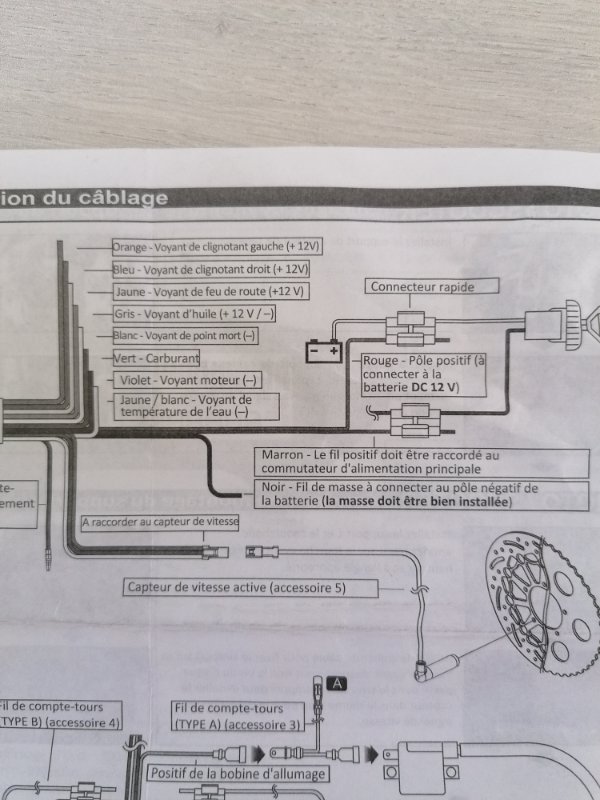

: Voilà le branchement du koso; IMG_20210531_124256.jpg (126.31 Kio) Vu 2090 fois

Voilà le schéma

Bricomy · Message par **Bricomy** » lun. 31 mai, 2021 17:33

Le voyant s'allume en fonction de la résistance sur le sv. Ça n'est pas juste on/off.

Fais un essai avec le rouge et noir, vides le réservoir et tu seras fixé

Jeremy59178 · Message par **Jeremy59178** » lun. 31 mai, 2021 18:23

J'ai essayé ça ne change rien le voyant resté toujours allumé avec ou sans essence

Bricomy · Message par **Bricomy** » lun. 31 mai, 2021 20:10

As-tu essayé avec le vert et noir ?

Jeremy59178 · Message par **Jeremy59178** » lun. 31 mai, 2021 22:43

Oui tout à fait

Bricomy · Message par **Bricomy** » mar. 01 juin, 2021 8:24

Quand tu ne branches rien il s'éteint ?

Jeremy59178 · Message par **Jeremy59178** » mar. 01 juin, 2021 13:05

Oui tout à fait

Jeremy59178 · Message par **Jeremy59178** » mar. 01 juin, 2021 13:25

: IMG_20210601_132304.jpg (150.37 Kio) Vu 2011 fois

Jeremy59178 · Message par **Jeremy59178** » mar. 01 juin, 2021 13:28

Voilà la notice de recherche automatique j'ai essayé mais cela ne fonctionne pas et le voyant de réserve orange reste allumé et le ptit voyant au dessus des km clignote tout le temps

Bricomy · Message par **Bricomy** » mar. 01 juin, 2021 17:47

Tu as fait toute la procédure (niveau mini et niveau max)?

Mesures ta résistance avec le réservoir plein et contrôles avec le réservoir vide entre le noir/blanc et noir/rouge. En vidant, elle doit diminuer. Si la résistance est infinie, alors elle est oxydée ou rompue...
