Plus aucun feux à l'avant ne fonctionne

[julienmop]

Bonjour,

Je viens exposer mon problème ici. Depuis 1 mois et demi je n'ai plus du tout de feux à l'avant de la moto (plus de feux de croisement ni de feu de route). sv s 650 de 2005
J'ai checké les connexions sous le réservoir à l'avant de la boite à air. Ca ne change rien.
Je suspecte plus le commodo. Je crois qu'il y a des soucis connu ? Mais est ce le gauche ? ou le droit ?
Comment je le vérifie ensuite ?

Merci

[Xavier06]

Quid des feux de position (avant/arrière) et des clignos ?
et "appel de phare" ?

[julienmop]

J'ai vraiment aucun feu à l'avant. Ni feux de position si plein phare.
Les appels de phares ne fonctionnent pas non plus.

Par contre j'ai bien els clignos et le feux arrière qui fonctionne.

[PEagle]

As-tu pensé à vérifier les fusibles ?
Je ne connais pas bien le cablage mais je serais surpris que les comodos y aient quelque chose à voir, surtout qu'il me semble que l'appel de phare met les deux en route (feux de croisement et pleins phares) et surpasse le comodo droit.

[julienmop]

Tous les fusible sont ok.
Hier j'ai testé le fils blanc qui arrive sous la bulle et que part vert les feux de position (positif du feux de position). J'ai du 9-10v qui y arrive à la cosse lorsqu'elle est débranchée. Après cette cosse (donc au plus prêt des feux) je n'ai plus rien.
J'ai donc enlevé les deux fils des cosses et je les ai entremêles pour bypasser la cosse. Plus aucune tension.

Je ne comprend pas. Si j'ai de la tension qui arrive sur la cosse débranchée, une fois branchée, les feux devraient s'allumer. Ou alors je ne comprend pas bien comment ils sont commandés.

J'attend un faisceau complet vu qu'il est bien charcuté. Mais le colis est bloqué depuis 1 semaine.

EDIT : Je dis des bêtises, mes feux de position avaient été remplacé par l'ancien proprio par des cligno.
Donc j'ai pas de feux de croisement/route. Je ne sais pas pour les positions, il faudrait que je teste.

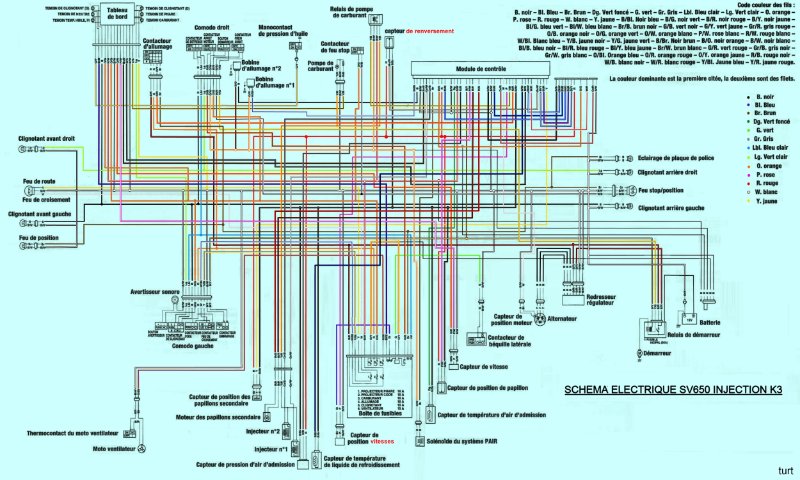

Je me base sur cette image du faisceau trouvée ici je crois.

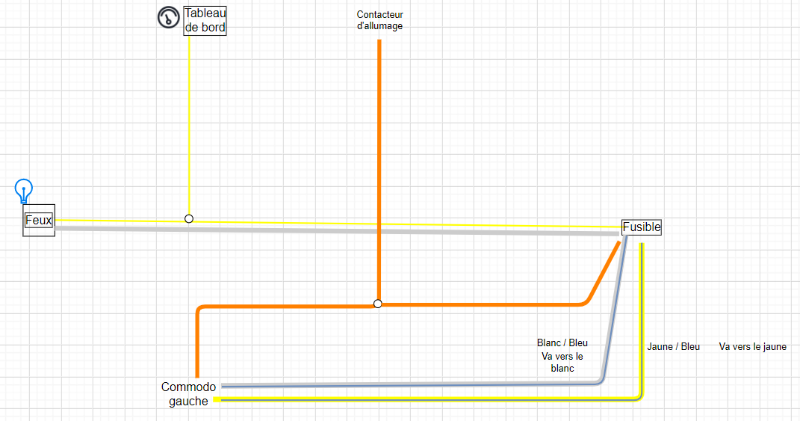

Et j'ai essayé de refaire la partie qui m'intéresse. Pour moi le soucis se trouve forcément dans cette partie du faisceau. En espérant avoir bien compris le schéma

[julienmop]

Bon j'ai fais quelques test ce soir.

Le schéma electrique montre un fil blanc (feux de croisement) et un fil jaune (feux plein phare) qui arrivent aux feux.
D' après mes test, j'ai bien 12V qui arrivent à ce fil blanc ou jaune suivant la position du switch de feux de croisement/plein phare.
Par contre j'ai 12V à un de ces deux fils seulement lorsque la cosse juste avant d'arriver au feux est débranchée. C'est à dire, si elle n'est pas branché, alors j'ai 12V, mais dès que je la branche, j'ai 0V.
Comment est ce possible ?
La cosse dont je parle se situe juste derrière le compteur



Le faisceau est assez crade maintenant comme on peut le voir.
Il va être remplacé dans tous les cas. Mais j'aimerais quand même trouver la panne

[Bricomy]

Ta batterie tient la charge ou elle se vide toute seule ?

[Xavier06]

Le schéma electrique montre un fil blanc (feux de croisement) et un fil jaune (feux plein phare) qui arrivent aux feux.
D' après mes test, j'ai bien 12V qui arrivent à ce fil blanc ou jaune suivant la position du switch de feux de croisement/plein phare.
Par contre j'ai 12V à un de ces deux fils seulement lorsque la cosse juste avant d'arriver au feux est débranchée. C'est à dire, si elle n'est pas branché, alors j'ai 12V, mais dès que je la branche, j'ai 0V.

J'ai pas tout compris.
La tension +12V sur les fils jaune et blanc, tu l'as mesurée à quel point du circuit ?

[julienmop]

Le schéma electrique montre un fil blanc (feux de croisement) et un fil jaune (feux plein phare) qui arrivent aux feux.
D' après mes test, j'ai bien 12V qui arrivent à ce fil blanc ou jaune suivant la position du switch de feux de croisement/plein phare.
Par contre j'ai 12V à un de ces deux fils seulement lorsque la cosse juste avant d'arriver au feux est débranchée. C'est à dire, si elle n'est pas branché, alors j'ai 12V, mais dès que je la branche, j'ai 0V.

J'ai pas tout compris.
La tension +12V sur les fils jaune et blanc, tu l'as mesurée à quel point du circuit ?

Oui je me doute que c'est difficilement compréhensible. Désolé.
Donc je reprend. Sur la photo en quote, on voit une cosse avec 6 fils (Marron, bleu, jaune, blanc, noir et noir/blanc). Bon moi la fiche est un peu bidouillée et certains fils passent en direct.
Cette fiche se trouve juste derrière le compteur, sous la bulle, juste avant la séparation vers les 2 optiques. Donc tout à l'avant de la moto.

Ma mesure de tension je l'a fait au fil blanc côté du cable blanc avec les 3 rayures dorée. La partie des brins n'est pas raccordée (comme si la fiche était défaite concrètement. Et la je trouve 12V.

Par contre dès que je relis à nouveau les deux fils blancs, je trouve 0V.

Est ce compréhensible ? Sinon je fais un schéma rapide.

Ca serait pas un soucis de masse ça ?

Edit voici un schema :



Et ensuite je rebranche la cosse, je remesure côté droit de la cosse ou côté gauche de la cosse, j'obtiens 0V.

Ta batterie tient la charge ou elle se vide toute seule ?

Aucun soucis de batterie jusqu'à présent

[Xavier06]

une cosse avec 6 fils (Marron, bleu, jaune, blanc, noir et noir/blanc)

petit point de vocabulaire : ce n'est pas une cosse, mais un connecteur.

Quand tu mesures la tension sur le fil blanc, tu prends où la masse ?

Essaies de faire la manip suivante :
- défait les 2 connecteurs des ampoules de phares,
- reprend les mesures de tension sur le fil blanc (déconnecté puis connecté)
- connecte le fil blanc, fait une mesure de tension sur chacune des bornes des 2 connecteurs d'ampoule de phares, commodo en position "code" puis en position "phare"

[julienmop]

Ok bon à savoir pour le connecteur et non la cosse.

La masse est prise sur un point de la moto. Les bouchons de tube de fourche par exemple.

Ok j'essaye de mesurer ça quand j'ai la moto sous la main.

[Xavier06]

Pour la masse, prends la soit idéalement sur le moins de la batterie, soit plutôt sur un élément non peint fixé au cadre ou au moteur.

[julienmop]

Donc j’ai pu effectuer les mesures

Tension fils blanc :

Connecté : 10.40
Déconnecté : 12v

Tension aux connecteurs de chaque phare :
Code:
Chaque blanc = 12v
Chaque jaune = 0v

Croisement :
0v partout

Donc j’ai pas de tension dans le fil jaune. Si je remonte le faisceau jusqu’à la boite de fusible j’en ai pas non plus.

J’avoue que je suis perdu.

[Xavier06]

Donc j’ai pu effectuer les mesures

Tension fils blanc :

Connecté : 10.40
Déconnecté : 12v

les ampoules étaient bien débranchées ?
Si oui, pour moi ça montre que le faisceau à l'intérieur de la tête de fourche est endommagé.

[julienmop]

Oui ampoule débranchées.
Il fait effectivement que je le vérifie. J’ai vu que le faisceau clignotants comment depuis le connecteur avec un fil marron et continu avec un fil bleu turquoise. Il faut sue je regarde le schema mai pour moi ca a été bidouillé
