Installation prise USB

Message par bigmania »

Coucou,

Voilà un moment que je souhaitais installer sur l'une de mes bécane une prise USB.
Branchement sur un plus après contact évidemment 😊😊.

Un trou propre à la scie cloche, raccordement avec un relais approprié et raccordement à la batterie après avoir fait passer les câbles correctement ( et protection thermique évidemment, ça passe proche du moteur !)

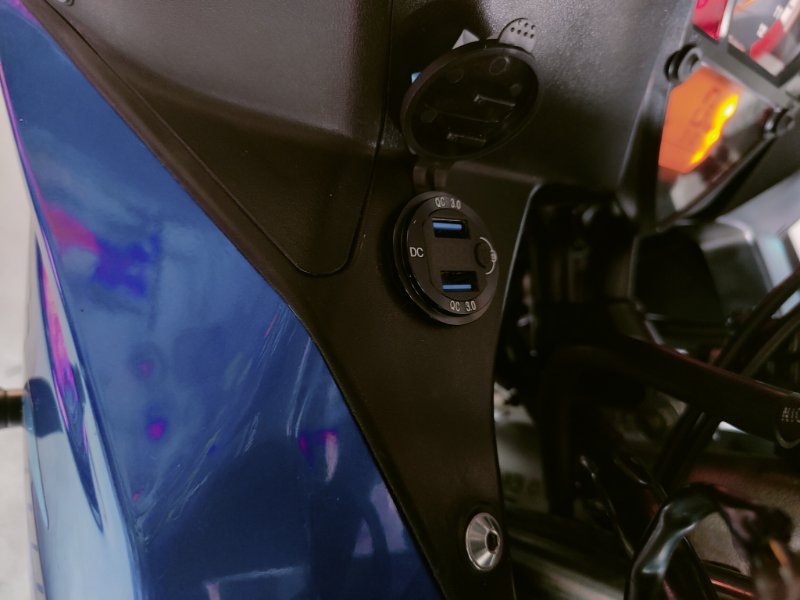

Résultat nickel.

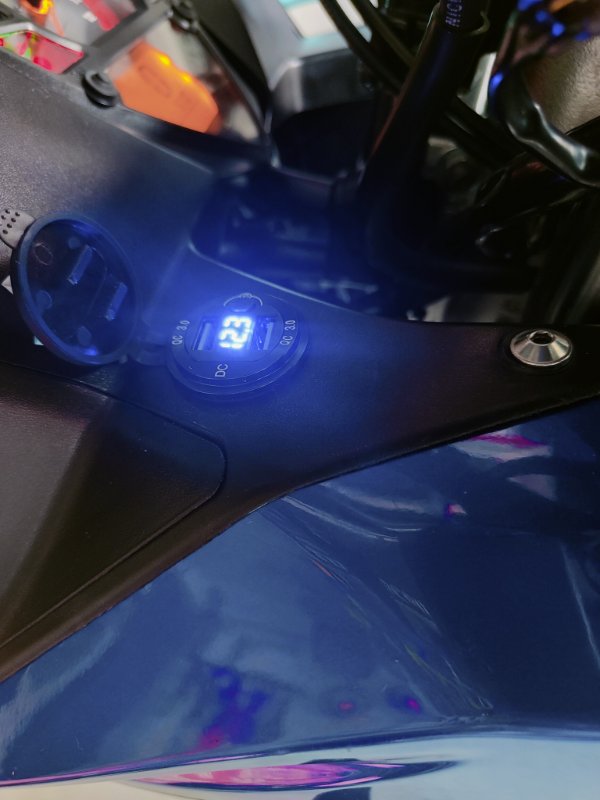

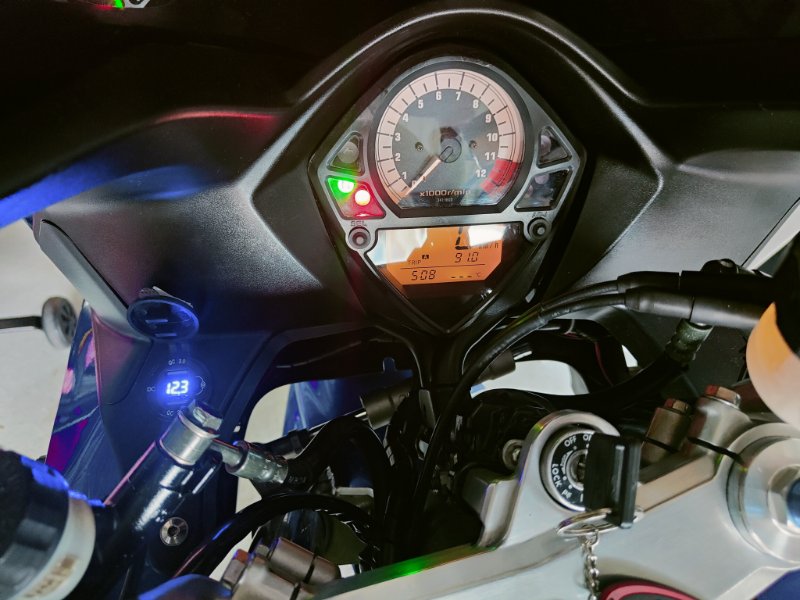

En plus ce modèle fait voltmètre. Et il possède un bouton on/off

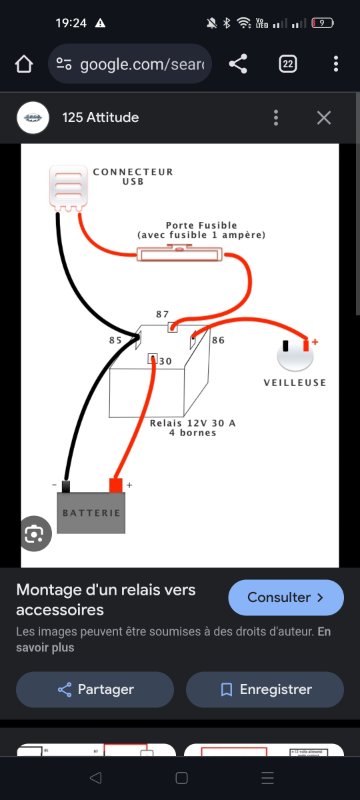

Pour le branchement, rien de compliqué en suivant ce schéma.

La seule chose à faire attention ( ce que je nai pas fait 🥴😔)

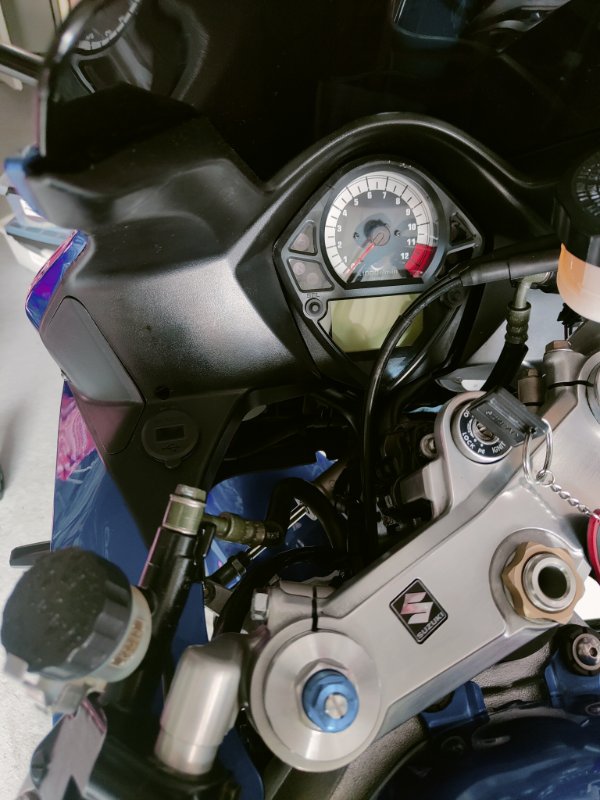

Lorsque vous faite le trou à la scie cloche, décaler votre trou au maximum côté droit, pour ne pas casser la petite pâte en plastique ( sous le cache du tableau de bord) elle sert à tenir le petit capot amovible.
Ce capot qui s'enlève en retirant 1 vis, tient avec 2 petites pattes.
Dans mon cas, j'ai du recouper l'une d'elle. Car le capot ne fermait plus, il butait contre la prise USB...
Vous n’avez pas les permissions nécessaires pour voir les fichiers joints à ce message.
Moto : stimulent en vente libre
Suzuguyl
Pilote 50 cm3
Pilote 50 cm3
Messages : 1
Enregistré le : dim. 02 juin, 2024 2:29
Moto : SV650s 2003

Installation prise USB

Message par Suzuguyl »

Salut @bigmania ,

Merci beaucoup pour ton retour d'expérience et ton guide super détaillé ! 🌟

Je voulais justement installer une prise USB sur ma SV650s et ton post tombe à pic. Ton explication est claire et tes astuces pour éviter de casser les petites pattes en plastique sont vraiment utiles. 🙌

Par contre, je dois avouer que je ne suis pas très bricoleur, et même si ton guide est top, je me demande si je vais réussir à tout faire correctement. :gene:

As-tu des conseils supplémentaires pour quelqu'un comme moi qui n'est pas très à l'aise avec les outils ? Ou peut-être un tuto vidéo qui montre chaque étape en détail ? :hehe:

Encore merci pour ton partage, c'est vraiment appréciable de pouvoir compter sur des passionnés comme toi pour nous donner des idées !

À bientôt sur le forum,
bigmania
Pilote 50 cm3
Pilote 50 cm3
Messages : 137
Enregistré le : dim. 05 juin, 2022 17:57

Installation prise USB

Message par bigmania »

Coucou,
Malheureusement non aucun tuto en vidéo.
Mais très sincèrement, même en étant non bricoleur, il n'y a absolument rien de sorcier.

Fait tout bien étape par étape.
La plus "délicate" étant le trou à la scie cloche pour l'emplacement de la prise.

As tu acheté ton matériel ? Prise / relais ?
As tu du câble électrique, idéalement rouge et noir
Des connecteurs électriques ?
Une pince à dénuder et sertir ?
Moto : stimulent en vente libre
bigmania
Pilote 50 cm3
Pilote 50 cm3
Messages : 137
Enregistré le : dim. 05 juin, 2022 17:57

Installation prise USB

Message par bigmania »

J'ai tout acheté sur Amazon, car livraison prime en 24/48h et que je n'avais pas le temps de courir les magasins.
Mais tu peux tout trouver proche de chez toi à mon avis, Norauto , Dafy etc.
Attention aux prix c'est tout...
Perso ma prise sur amazon 12,90
Relais moins de 5€

Tout le reste j'avais déjà...

La prise était livrée avec le cablage et le porte fusible.
Il faut simplement du câble supplémentaires pour rallonger et faire le cablage comme indiqué dans le schéma
Moto : stimulent en vente libre
bigmania
Pilote 50 cm3
Pilote 50 cm3
Messages : 137
Enregistré le : dim. 05 juin, 2022 17:57

Installation prise USB

Message par bigmania »

Suzuguyl a écrit : lun. 03 juin, 2024 2:26 Salut @bigmania ,

Merci beaucoup pour ton retour d'expérience et ton guide super détaillé ! 🌟

Je voulais justement installer une prise USB sur ma SV650s et ton post tombe à pic. Ton explication est claire et tes astuces pour éviter de casser les petites pattes en plastique sont vraiment utiles. 🙌

Par contre, je dois avouer que je ne suis pas très bricoleur, et même si ton guide est top, je me demande si je vais réussir à tout faire correctement. :gene:

As-tu des conseils supplémentaires pour quelqu'un comme moi qui n'est pas très à l'aise avec les outils ? Ou peut-être un tuto vidéo qui montre chaque étape en détail ? :hehe:

Encore merci pour ton partage, c'est vraiment appréciable de pouvoir compter sur des passionnés comme toi pour nous donner des idées !

À bientôt sur le forum,

As tu effectué ton installation ?
