Probleme vidange de tube de fourche K3

Message par theavengers »

Bonsoir,

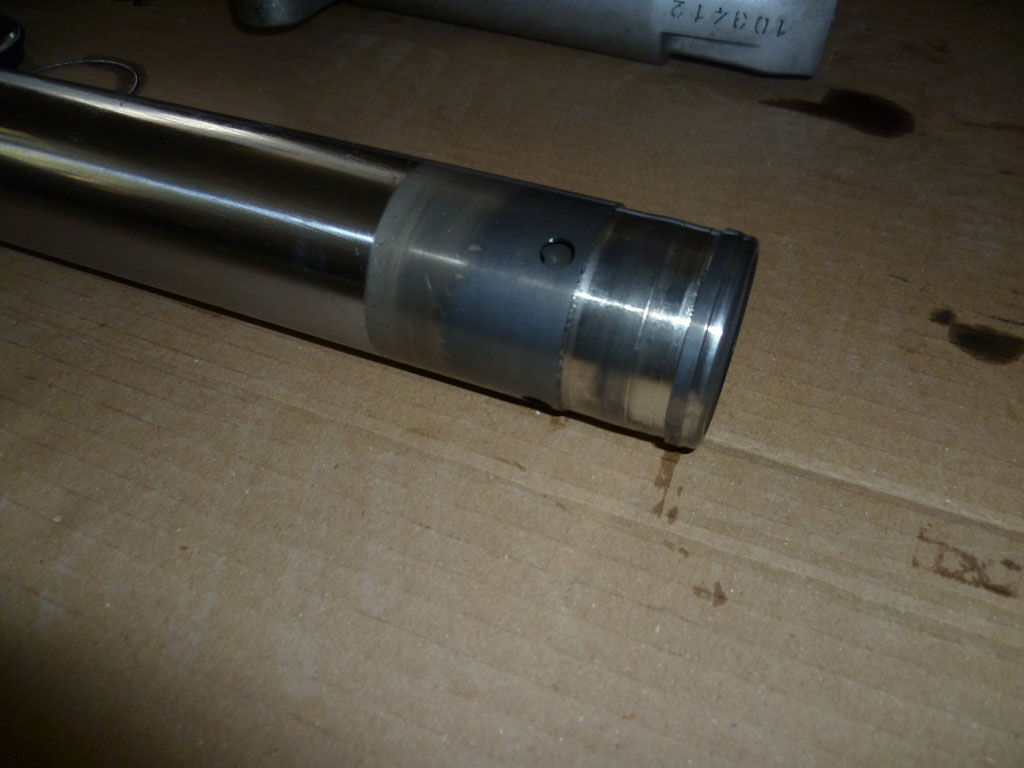

J'ai attaqué le changement des joints spi de fourche sur un 650N K3 suite à une fuite sur le tube gauche. Aucun problème particulier côté droit. Par contre quelques bizarreries côté gauche : Le
cône de butée se trouvait en haut du ressort, dans l'entretoise (il est légèrement rayé)! ; La vis
de pipe d'amortissement a été extrêmement ardue à devisser (parait que c'est normal mais" Arghhh !!" quand même ) ; Le joint spi était collé comme s'il avait "fondu" par endroit (une vraie misère pour l'enlever) ; Lorsque j'ai sorti le tube de fourche, la bague coulissante n'est pas venue avec et ne semble d'ailleurs pas pouvoir sortir de son fourreau 'contrairement à l'autre tube) ? Bref,


au final 3 questions :
1) Qu'a t-il pu se passer avec le cône et le joint spi ?
2) Est-il normal que la bague coulissante reste dans le fourreau ?

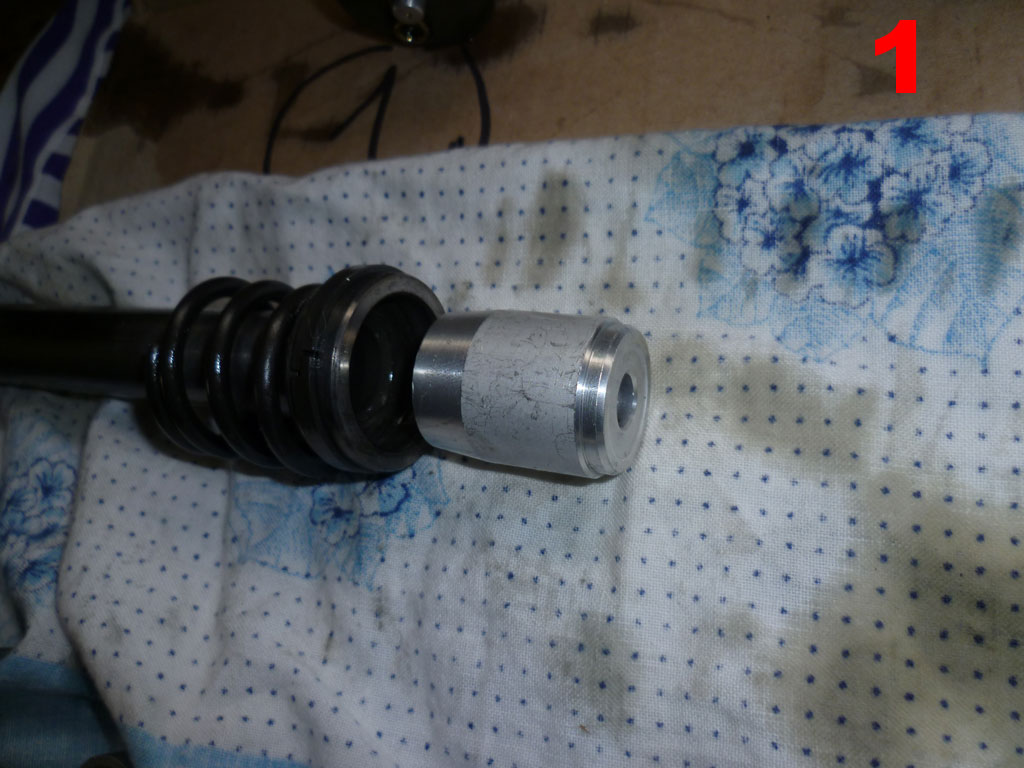

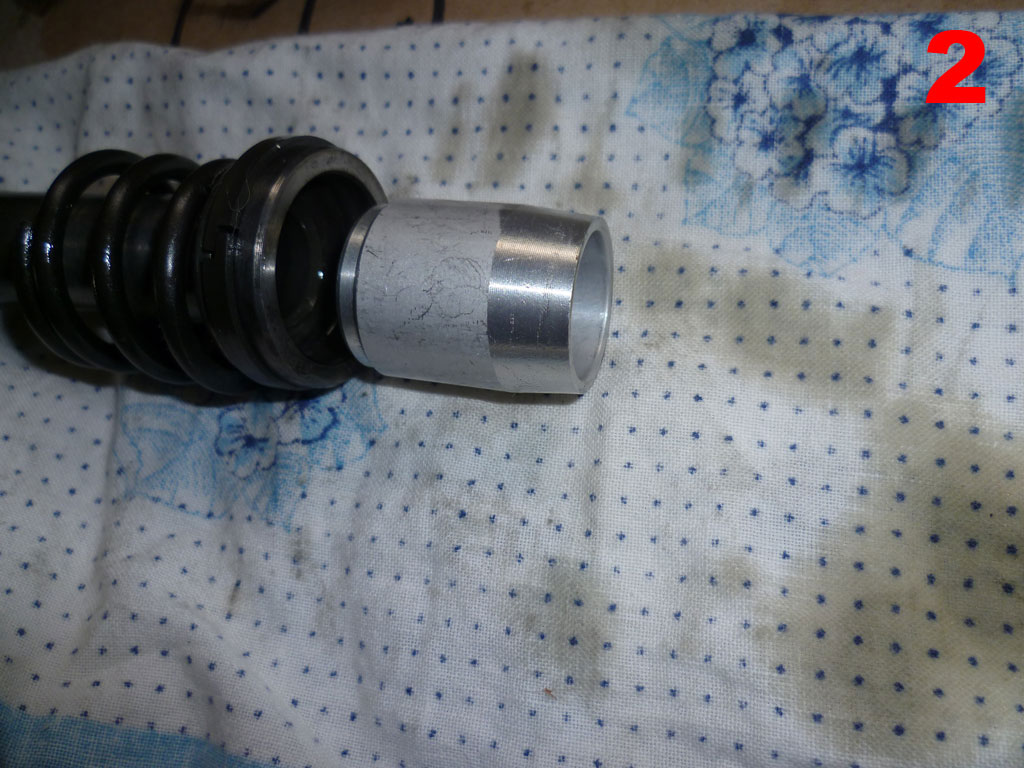

3) Sur quelle phot 1 ou 2,le cône de butée est-il dans le bon sens de remontage ?

Quelqu'un ou une peut-il confirmer svp ? Où des indices peut-être ?...Un grand merci d'avance pour

vos retours :)
theavengers
Pilote 125 cm3
Pilote 125 cm3
Messages : 212
Enregistré le : jeu. 29 sept., 2005 18:34
Moto : Sv barbu
Localisation : 30
Contact :

Re: Probleme vidange de tube de fourche K3

Message par theavengers »

Personne pour m'aider pour la question 3 ? Allez les gars, c'est le K3 d'une jolie brune :ghee: et elle aimerais bien rouler.
GuilhemS

Re: Probleme vidange de tube de fourche K3

Message par GuilhemS »

Photo 1 c'est dans le bon sens. Sinon, ça peux pas visser :cote:
Enfin, tu prends ton fourreau vide, tu viens mettre ton cône dans le sens de la photo 1 au fond du fourreau. Tu remet ta pipe dans le tube de fourche de façon à ce que la petite partie de la pipe sois en bas et puis voilà.
Astuce : Prends un manche à balais et met le dans le fourreau pour revisser, ça tiendras ta pipe.

Ensuite, non, c'est pas normal que la bague ne sois pas sortis.. Le fourreau est vide et rien n'est dedans ?
theavengers
Pilote 125 cm3
Pilote 125 cm3
Messages : 212
Enregistré le : jeu. 29 sept., 2005 18:34
Moto : Sv barbu
Localisation : 30
Contact :

Re: Probleme vidange de tube de fourche K3

Message par theavengers »

Merci pour ta réponse :mrgreen:

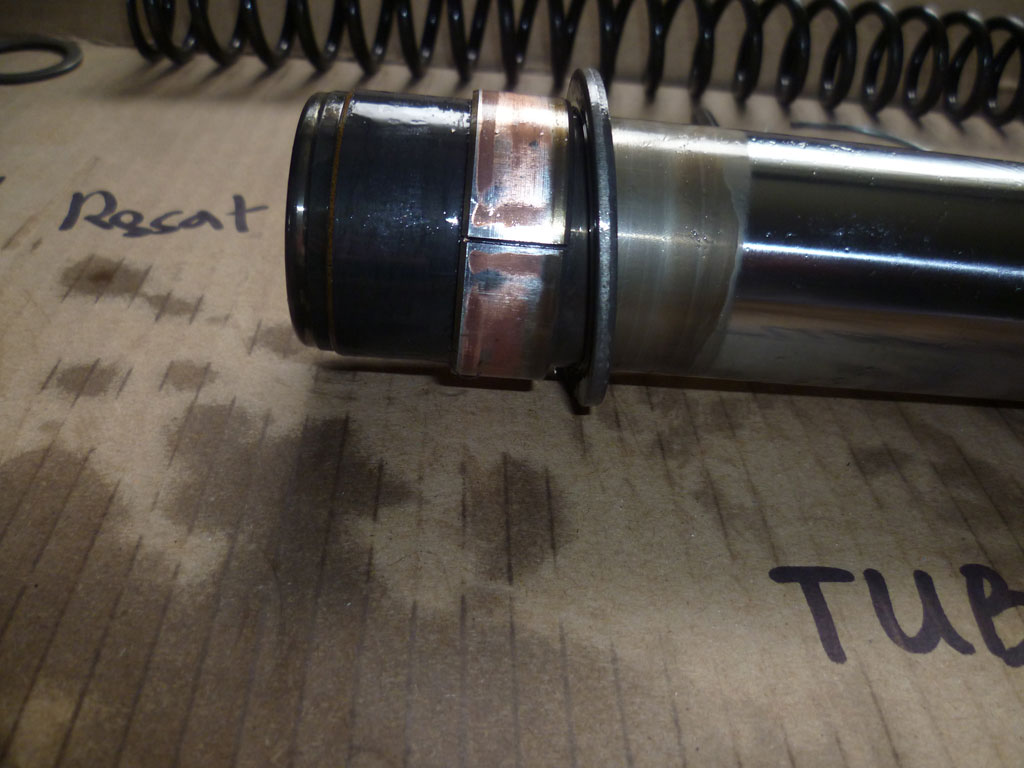

Alors si, dans le fourreau, on voit la bague coulissante et la bague de guidage... la bague coulissante fait des va-et-vient sans le fourreau, par contre, la bague de guide est bloqué en haut du fourreau.

Je suis entrain d'éplucher la RTM des K3. Et je vois qu'il faut normalement changer la bague coulissante. Je vais si je peux la retirer sans rien rayer ou casser.
theavengers
Pilote 125 cm3
Pilote 125 cm3
Messages : 212
Enregistré le : jeu. 29 sept., 2005 18:34
Moto : Sv barbu
Localisation : 30
Contact :

Re: Probleme vidange de tube de fourche K3

Message par theavengers »

La bague de guide est coincé à l'interieur. Je ne vois pas comment la sortir.
Sinon, je ferais un peut schéma pour vous montrer le problème de la pièce qui s'est balladée ... ceci expliquerais qu'elle est toujours senti son train avant flou...

theavengers
Pilote 125 cm3
Pilote 125 cm3
Messages : 212
Enregistré le : jeu. 29 sept., 2005 18:34
Moto : Sv barbu
Localisation : 30
Contact :

Re: Probleme vidange de tube de fourche K3

Message par theavengers »

Alors juste pour infos, j'ai fait un montage photo à l'arrache pour vous montrer dans quel ordre on à trouvé les pièces ...
GuilhemS

Re: Probleme vidange de tube de fourche K3

Message par GuilhemS »

La fourche de gauche est très bien ... :hehe:
La fourche de droite, un peu moins :happy1:
theavengers
Pilote 125 cm3
Pilote 125 cm3
Messages : 212
Enregistré le : jeu. 29 sept., 2005 18:34
Moto : Sv barbu
Localisation : 30
Contact :

Re: Probleme vidange de tube de fourche K3

Message par theavengers »

Au début, on croyait qu'elle avait traversée la fourche de bas en haut :gene:
Bizarre pour un K3 qui avait 8000 bornes...

Bon, j'ai pas d'idée / d'outils pour enlever cette satanée bague et la changer.
GuilhemS

Re: Probleme vidange de tube de fourche K3

Message par GuilhemS »

L'idée la plus simple et l'outil le plus adapté.. C'est le tournevis pas et le marteau pour la viré. Et la changer par une neuve après :hehe:
theavengers
Pilote 125 cm3
Pilote 125 cm3
Messages : 212
Enregistré le : jeu. 29 sept., 2005 18:34
Moto : Sv barbu
Localisation : 30
Contact :

Re: Probleme vidange de tube de fourche K3

Message par theavengers »

Bon, toujours pas réussi à le retirer. Peur de tout rayer ...
Led974
Pilote 50 cm3
Pilote 50 cm3
Messages : 12
Enregistré le : mer. 08 janv., 2020 15:08
Moto : Svs k2
Localisation : Reunion

Probleme vidange de tube de fourche K3

Message par Led974 »

Chauffe au chalumeau l'intérieur ça va la dilater elle sortira
Avatar du membre
Titeuf
Pilote Supersport
Pilote Supersport
Messages : 1540
Enregistré le : sam. 01 avr., 2006 14:57
Localisation : Près de Lyon

Probleme vidange de tube de fourche K3

Message par Titeuf »

Bonjour,

Un message privé serait préférable ...
A moins qu'il ait déjà remonté sa fourche ... Depuis 2014 ...
:hehe:
Avatar du membre
Doudouleradiateur
Pilote 50 cm3
Pilote 50 cm3
Messages : 111
Enregistré le : jeu. 20 juin, 2019 8:15
Moto : Sv650 N k6
Localisation : Colomiers

Probleme vidange de tube de fourche K3

Message par Doudouleradiateur »

L’innocente gentillesse de Led974 qui tente d'apporter un peu de lumière aux Avengers se voit massacrée par le style tachiste (avec élan..) de Titeuf. Quelle indignité.. :]
Derrière chaque problème se cachent des opportunités. Faut juste être disposé à les voir :]
